柱式拉力传感器

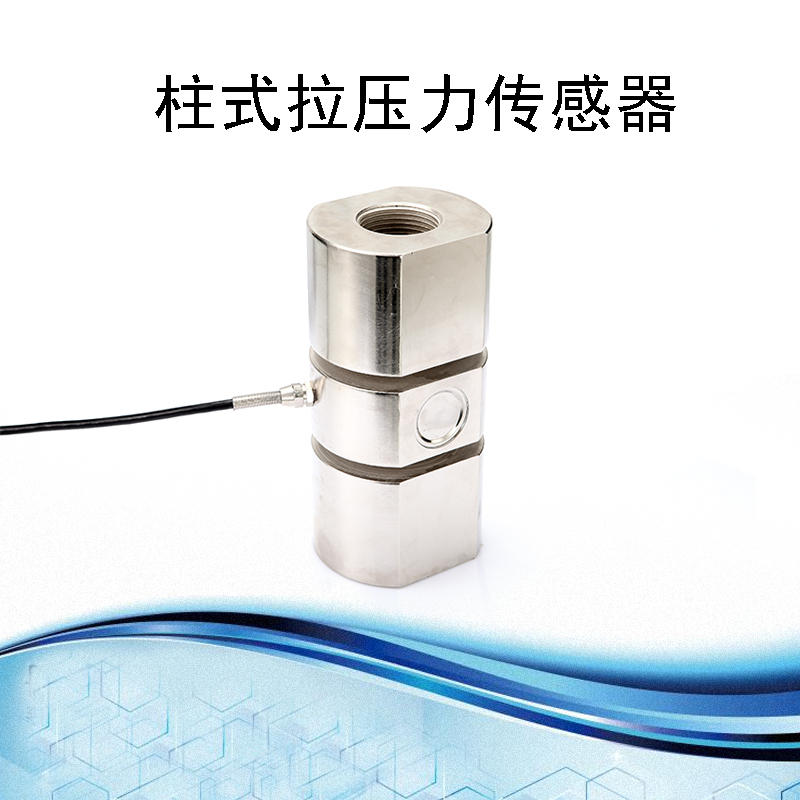

BCLT-1型 柱式拉力传感器
特点及用途：
高精度、高可靠性、抗偏载力。
适用于吊秤、杆件拉、压力等测力系统。
技术参数：
量程
100、200、300、500、1000 kg
2、3、5、10、15、20、30、50 t
输入阻抗
735 ± 35 Ω
灵敏度
2．0 ± 0．1 mv/V
输出阻抗
700 ± 3 Ω
综合精度
0．1 %F·S
绝缘阻抗
≥ 2000 MΩ
蠕变
±0．05 %F·S/30min
激励电压
5 ～ 12 VDC
非线性
±0．05 %F·S
工作温度范围
-20 ～ ﹢70℃
滞后误差
±0．05 %F·S
允许过负荷
120 %F·S
重复性误差
±0．05 %F·S
密封等级
IP66
零点温度系数
±0．02 %F·S/10℃
材质
合金钢
输出温度系数
±0．02 %F·S/10℃
线缆
φ5 × 2000
mm

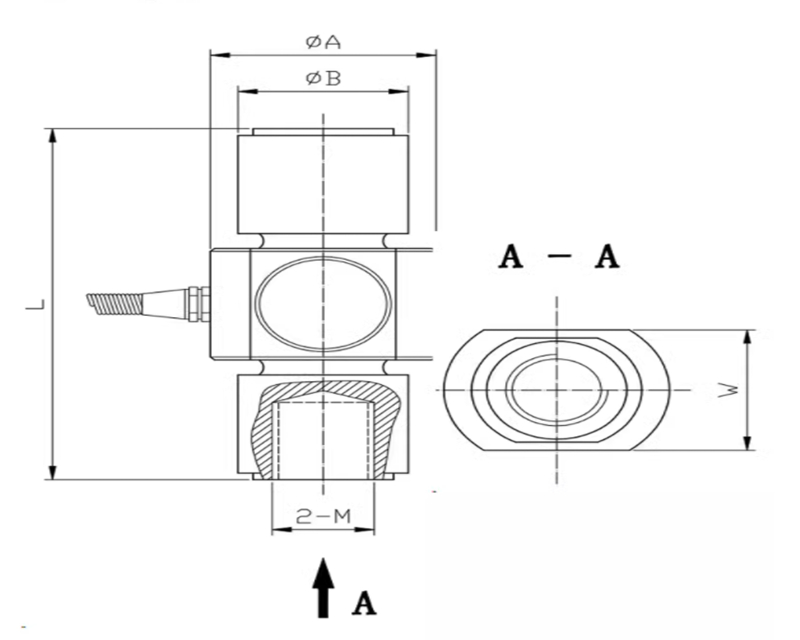

产品尺寸：
|
量程 |
L |
φA |
φB |
M |
|
0.1 ～ 2 t |
104 |
56 |
41 |
M16x1.5 |
|
5 t |
100 |
69 |
38 |
M24x2 |
|
7.5t、10t |
128 |
84 |
48 |
M30x3 |
|
15t、20t |
154 |
94 |
60 |
M36x4 |
|
30、40 t |
176 |
108 |
80 |
M42x4 |
|
50 t |
260 |
120 |
110 |
M42x5.5 |
|
75 ～ 200 t |
尺寸根据客户需要 |
|||
