静态扭矩传感器

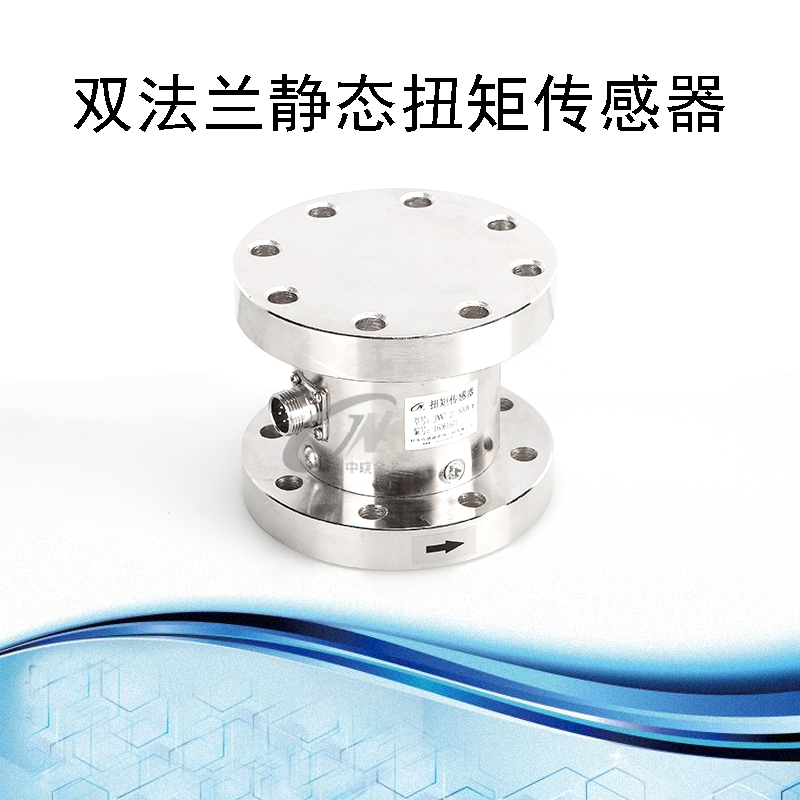

BCNT-F型 双法兰静态扭矩传感器
特点及用途：
高精度、高稳定性、抗干扰。
适用于适用于静态、非连续旋转的扭矩力值测量。
技术参数：
|
量程 |
200、500、1000、2000 Nm 5000、10000、20000 Nm |
输入阻抗 |
735 ± 35 Ω |
|
灵敏度 |
1.5 ± 0．1 mv/V |
输出阻抗 |
700 ± 3 Ω |
|
综合精度 |
0.1 %F·S |
绝缘阻抗 |
≥ 2000 MΩ |
|
蠕变 |
±0.05 %F·S/30min |
激励电压 |
5 ～ 12 VDC |
|
非线性 |
±0.05 %F·S |
工作温度范围 |
-20 ～ ﹢70℃ |
|
滞后误差 |
±0.05 %F·S |
允许过负荷 |
120 %F·S |
|
重复性误差 |
±0.05%F·S |
密封等级 |
IP66 |
|
零点温度系数 |
±0．02 %F·S/10℃ |
材质 |
合金钢 |
|
输出温度系数 |
±0．02 %F·S/10℃ |
线缆 |
φ5 × 2000 mm |

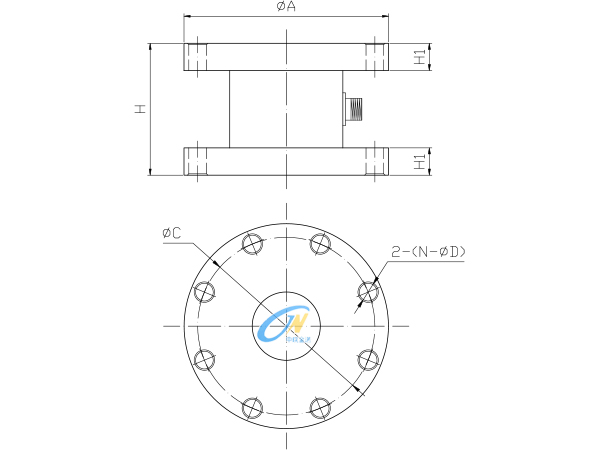

产品尺寸：
|
量程 |
A |
H |
H1 |
C |
N |
D |
|
5～200 Nm |
59 |
61 |
10 |
45 |
4 |
6.5 |
|
300 ～ 1000 Nm |
98 |
80 |
15 |
80 |
8 |
8.5 |
|
2000 ～ 5000 Nm |
125 |
95 |
20 |
105 |
12 |
10.5 |
|
10000、20000 Nm |
255 |
124 |
32 |
210 |
8 |
20.5 |
